IP option board ALTA

従来のGRIDでそのままIP化

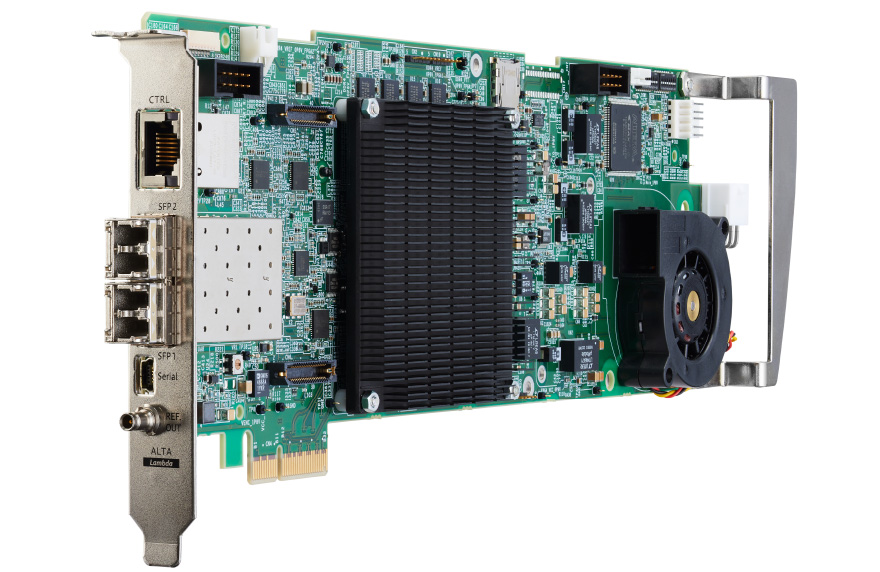

ALTA商品イメージ画像

従来のGRIDの機能を維持しながらST 2110に対応

ALTA（アルタ）

HD-SDI信号とIPの相互変換ボード

SMPTE ST 2110 に準拠し、高精度の同期を維持しながら映像と音声を10Gbit Etherのネットワーク上で通信します。

製品概要

  • PCIe フルサイズ １スロット占有
  • ６ピン補助電源コネクタ １個使用
  • SFP+(10GbE) ２個搭載（ストリーム用）
  • DIN コネクタ １個搭載（PTP 同期の B.B 出力）
  • HD(1080i)で最大6ストリームの入出力が可能
  • RJ45（10/100MbE） １個搭載（制御用）
ALTA

IPオプションボードは、GRIDの耐久性に定評のあるラムダだからこそできる利活用です。

主な構成

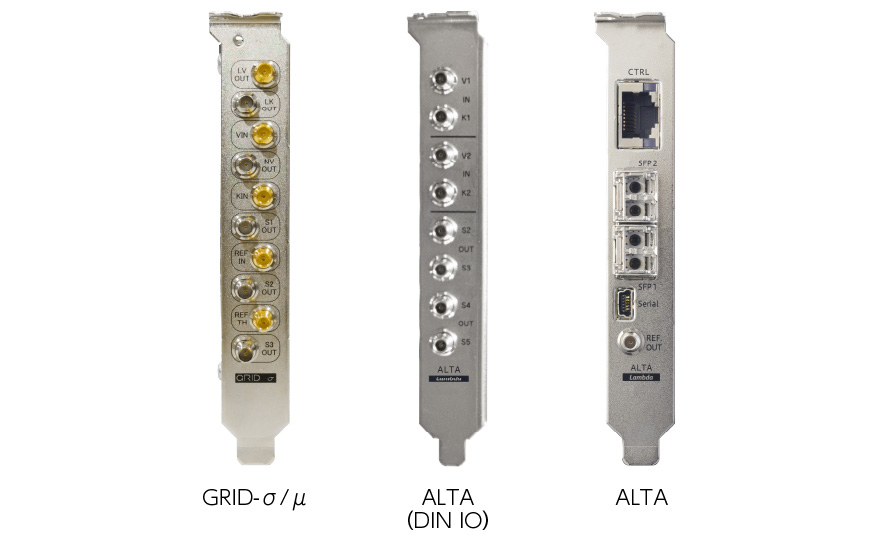

各商品ブラケット正面図

GRID-σ/μ + ALTA（外部ケーブル接続）

  • 最大4ストリームのIP出力が可能
  • 最大2ストリームのIP入力が可能
  • IPと合計して最大6ストリームまでのSDI出力が可能
  • PTPと同期したBB信号の出力が可能
  • 3スロット占有

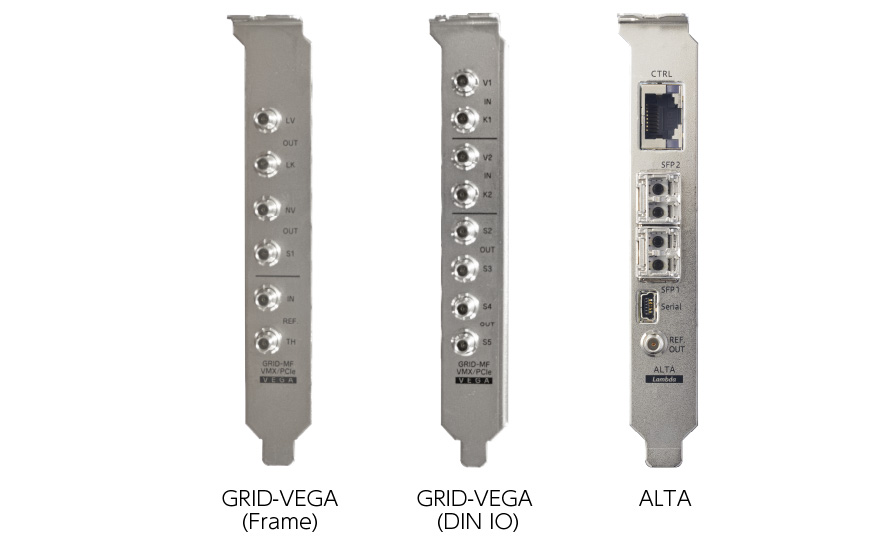

各商品ブラケット正面図

GRID-VEGA + ALTA(内部ケーブル接続)

  • 最大6ストリームのIP出力が可能（5ストリーム以上は外部ケーブルが必要）
  • 最大4ストリームのIP入力が可能
  • IPと同時出力で最大6ストリームのSDI出力が可能
  • PTPと同期したBB信号の出力が可能
  • 3スロット占有

ラムダでは今後、ＩＰをはじめさまざまな描画方法による製品を展開してまいります。
