GRID-ZEROイメージ

GRID-ZERO

テロップも高精細化映像の世界へ

GRID-ZEROが
高精細化映像の世界を
演出する

ラムダの技術力の集大成となる4K対応モデル
4K試験放送における採用実績もある信頼のGRID
待望の12G-SDIモデルも登場、進化するGRIDです。

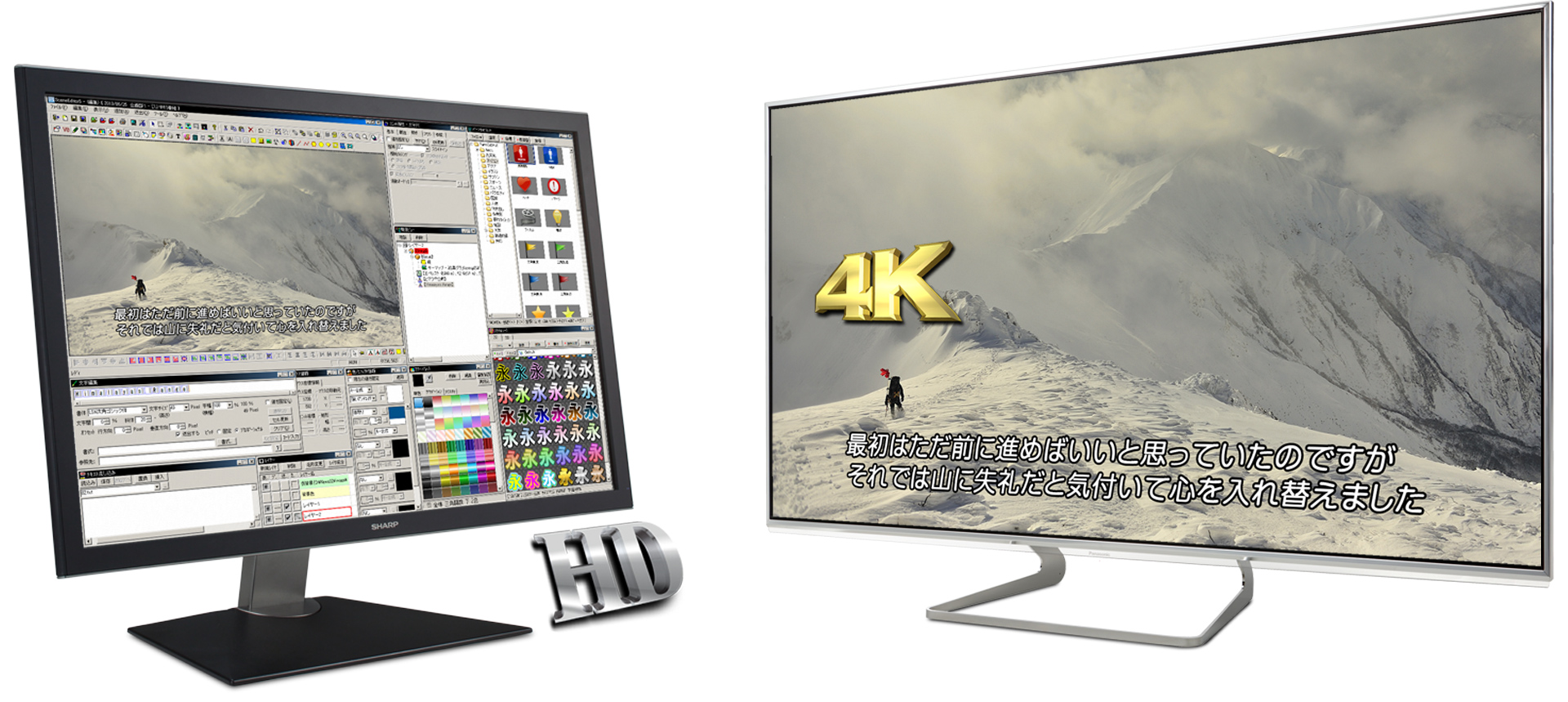

4kとHDの互換イメージ

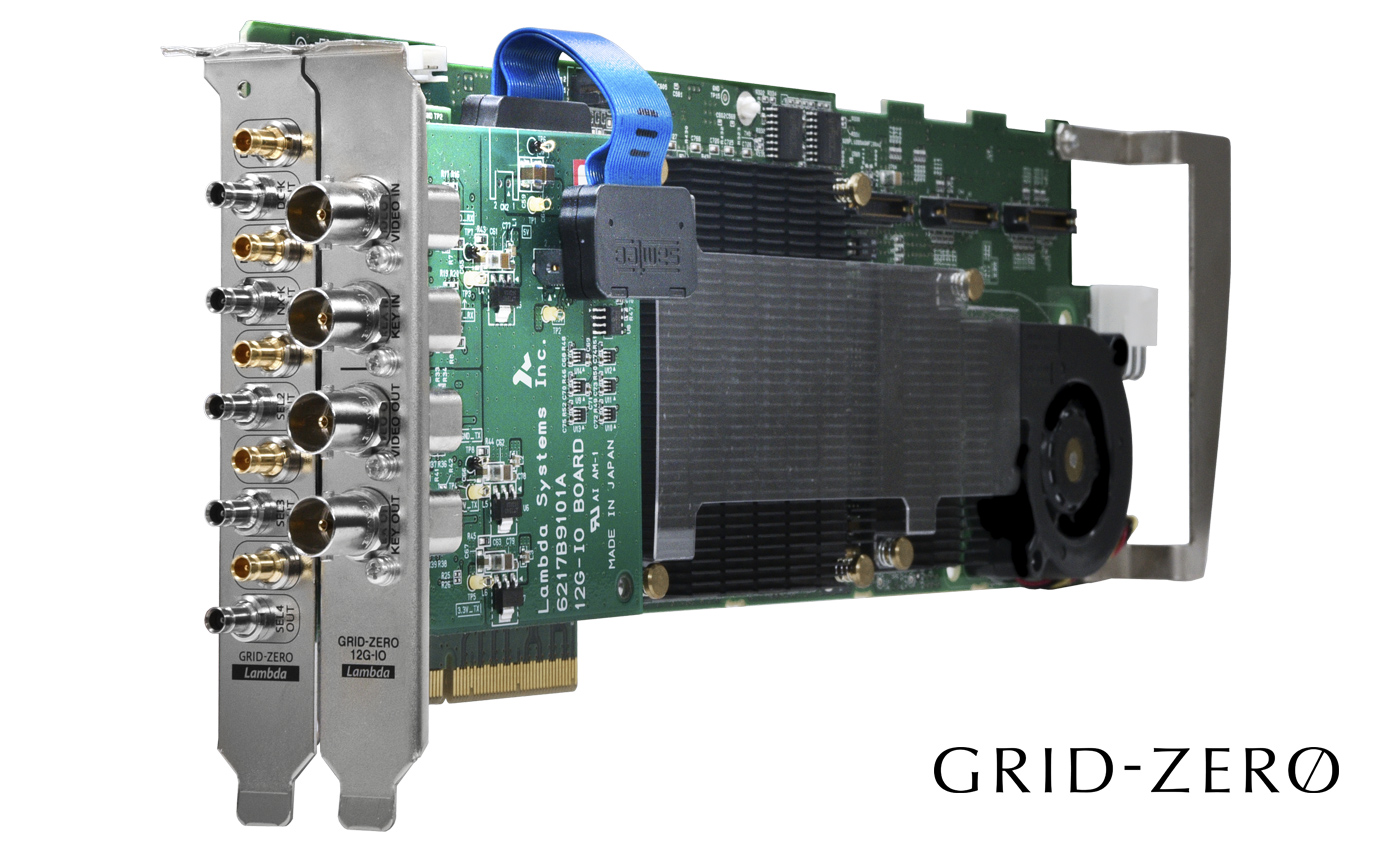

GRID-ZERO

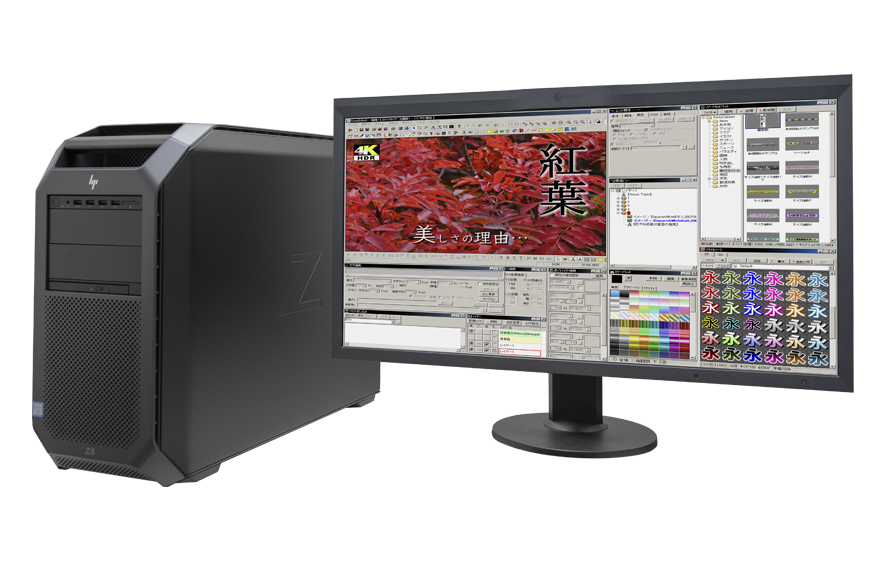

新たな映像世界を創造するため ゼロ からスタートした最新モデル。高精度な3D テロップの描画を実現しています。
ダウンコンバージョンを備え、HD/4Kの同時放送も考慮した構成になっています。

GRID-ZERO

SONY SR Live for HDRに対応

SONYが提案するS-Log3ベースの4K HDRライブ制作ワークフローSONY SR Live for HDRに対応しております。

SONY SR Live for HDR

広色域 BT.2020に対応

次世代の高精細映像を作成するにあたって必要不可欠なITU-R勧告のBT.2020に対応（※）。
16bit DeepColorにも対応し、より美しい表現が可能になりました。

  • ※BT.2020規格対応版のみ

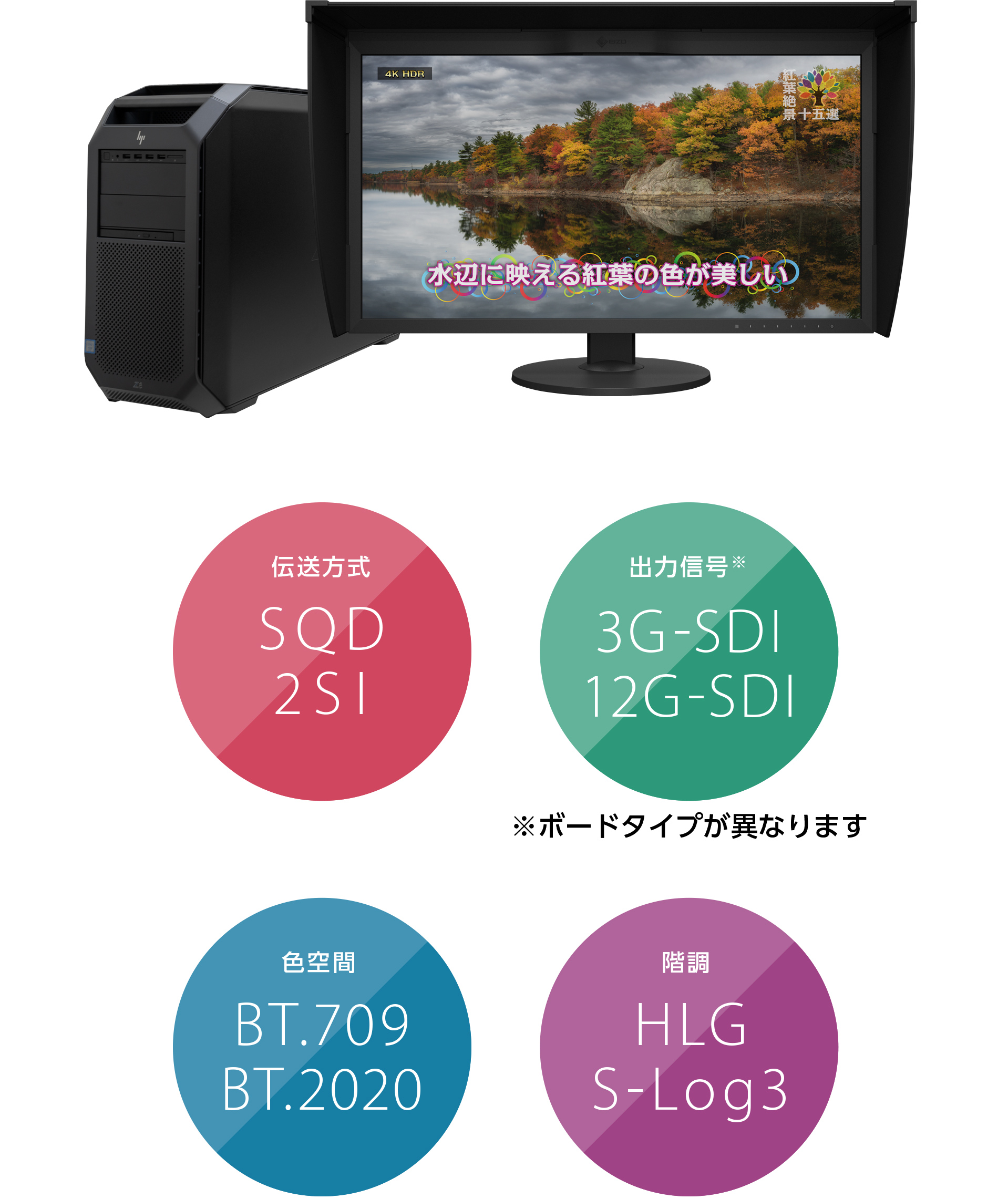

4つの特徴、伝送方式1 SQD、伝送方式2 2SI、色空間 BT.2020、出力信号 3G-SDI

高輝度 HDR(High Dynamic Range)に対応

BT.2020色域のテロップ素材作成と送出に対応しました。
HDR方式はHLG、S-log3に対応しています。HD素材を含む従来のSDR素材のHDR送出や、映像に適した白レベルの管理にも対応。

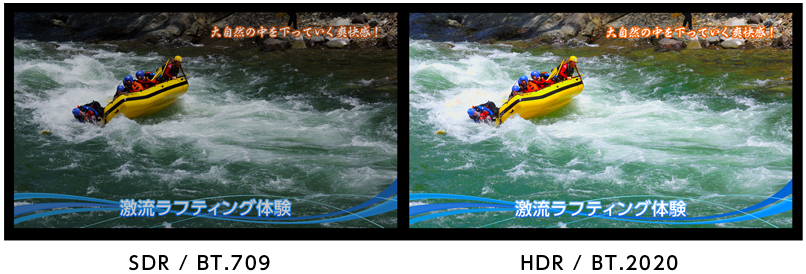

HDRとSDRの比較画像

作画は慣れ親しんだHD画角で

4K 対応モードのテロップ編集では座標系はHD画角のままですが、イメージを取り込んだ際には4K 画角のユニットを自動生成。これによりデザイナーはテロップ素材作成時の各種座標・寸法設定でHD画角上の値をそのまま用いて4K テロップ素材を作成することができます。

4kとHDの互換イメージ

主な仕様：GRID-ZERO 3G-SDI

GRID-ZERO 3G-SDI
UHDTV 出力信号
  • 3G-SDI： SMPTE 424M Level-Ａ＆Ｂ準拠
  • BT.2020準拠（fv:59.94Hz／29.94Hz）
  • 4K（3840x2160）映像出力：BNC×4（3G-SDI×4）
  • 4K（3840x2160）KEY出力：BNC×4（3G-SDI×4）
  • HDR出力（HLG、Slog-3）対応
REF信号
  • Analog3値SYNC：0.6Vp-p 75Ω
  • （BTA S-001B、SMPTE274-1998、fv：59.94Hz）
  • BB：0.429Vp-p/75ΩREF入力：BNC×1
  • REF出力：BNC×1（電源OFF時にもスルー出力）
  • ※基板そのものはDIN形式となっており、各コネクタ毎にDIN-BNCの変換ケーブルが付属されております。
映像入力
  • 3G-SDI ： SMPTE 424M Level-Ａ＆Ｂ準拠
  • BT.2020準拠（fv:59.94Hz）
  • 4K（3840x2160）映像入力：BNC×4（3G-SDI×4）
  • ※本機と同じリファレンスに対してGENLOCKした信号であること。また、入力映像は合成出力時に1フレームの遅延が発生する。
  • ※基板そのものはDIN形式となっており、各コネクタ毎にDIN-BNCの変換ケーブルが付属されております。
HDTV 出力信号
  • HD-SDI ：BTA S-004B、SMPTE 292M、SMPTE 274M準拠（fv:59.94Hz）
  • LINE VIDEO(ダウンコンバージョン)：BNC×1
  • LINE KEY(ダウンコンバージョン)：BNC×1
  • NEXT VIDEO：BNC×1
  • NEXT KEY：BNC×1
  • ※基板そのものはDIN形式となっており、各コネクタ毎にDIN-BNCの変換ケーブルが付属されております。
  • ※ダウンコンバート出力はBT.2020色域の信号に対してBT.709色域に変換して出力します。
  • ※ダウンコンバート出力はHDR信号に対してSDR信号に変換して出力します。

主な仕様：GRID-ZERO 12G-SDI

GRID-ZERO 12G-SDI
HDTV出力信号
  • HD-SDI：BTA S-004B,SMPTE 292M（1080i）に準拠
  • 3G-SDI：SMPTE 424Mに準拠
  • 12G-SDI：SMPTE ST 2082-1、ITU-R BT.2077-2（Part3）に準拠
  • LINE-VIDEO（4K）：BNC×1（12G）
  • LINE-KEY（4K）：BNC×1（12G）
  • LINE-VIDEO（DownCon）：BNC×1（HD）
  • LINE-KEY（DownCon）：BNC×1（HD）
  • LINE-VIDEO（NEXT）：BNC×1（HD）
  • LINE-KEY（NEXT）：BNC×1（HD）
  • SELECT：BNC×4（3G/HD）
REF信号
  • Analog3値SYNC：0.6Vp-p/75ΩBTA S-001B、SMPTE274-1998、fv:59.94Hz
  • BB：0.429Vp-p/75Ω
REF入出力
  • REF IN：BNC×1
  • REF THRU：BNC×1（電源OFF時にもスルー出力）
映像入力
  • 3G-SDI：SMPTE 424Mに準拠
  • 12G-SDI：SMPTE ST 2082-1、ITU-R BT.2077-2（Part3）に準拠
  • LINE-VIDEO（4K）：BNC×1（12G）
  • LINE-KEY（4K）：BNC×1（12G）
  • ※本装置と同じリファレンスに対してGENLOCKした信号である必要があります。また、入力映像は合成出力時に1フレームの遅延が発生します。
